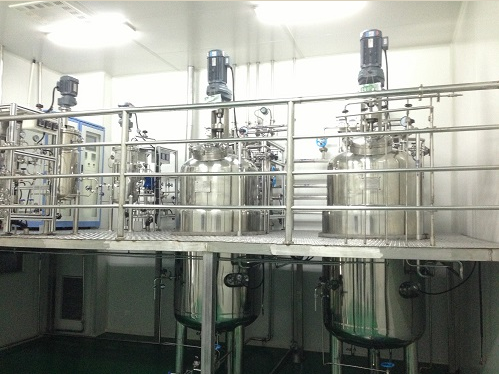

本產品用途廣泛，普遍適用于科研及工業規模的發酵生產，可應用于生物制藥、食品、農業等行業。江蘇豐澤可以提供包含從設計、制造、安裝、調試、人員培訓、工藝制度等的發酵工程總包;并能與發酵產品結合，輔助用戶進行GMP等各種資格論證。特殊規格可以定制，特殊要求可以專門進行設計。 |
序號 | 名稱 | 技 術 參 數 |
1 | 罐 體 | 設計壓力：罐體設計壓力≤0.3MPa，工作壓力≤0.15MPa， 采用優化導流設計；設計壓力0.30 Mpa；內外拋光精度Ra≤0.6； 罐體配備：人孔，視鏡， PH電極、DO電極、溫度電極接口。 罐蓋配有火焰接種口和各類工藝接口 |
2 | 攪 拌 | 頂式機械攪拌系統；無菌機封系統（釜用機械密封）； 攪拌結構：方便拆卸可調式攪拌軸及機械密封總成。 攪拌槳葉：多形式組合式攪拌槳葉，1級梳齒高效消泡槳 |
3 | 進 氣 系 統 | 進氣方式：罐底深層通氣一路。（選配氣體環狀分布器） 除菌過濾：配備預過濾系統，精度0.3μm；除菌過濾系統，精度為0.01μm； 供氣方式：配備優質溫壓恒壓供氣系統，穩定持續恒壓供氣。 |
4 | 管 路 系 統 | 管路安裝符合微生物發酵要求，無死角，無物料殘留。 與物料接觸管路閥門采用衛生級隔膜閥和內壁拋光管。 |
系統功能
序號 | 設備 | 規格（L） | 控 制 功 能 | ||||||||
溫度 | Ph | DO | 轉速 | 滅菌 | 壓力 | 流量 | 補料 | 消泡 | |||
1. | 發酵罐 | 配套 | 測控 | 自控 | 檢測 | 變頻 | 手動 | 檢測 | 檢測 | 流加 | 自動 |
2. | 種子罐 | 配套 | 測控 | 自控 | 檢測 | 變頻 | 手動 | 檢測 | 檢測 | 流加 | 自動 |
控制參數
序號 | 控制參數 | 技術指標 |
10. | 溫度 | 四位數顯溫度變送器，配套PT100溫度電極 測量精度：0.3級（0.3%FS±0.1℃）,測量范圍0-150℃ 控制方式：數字化設定，手/自動控制 執行機構：氣動閥門/熱水循環泵 控制內容：雙向控制加熱和冷卻 |
11. | PH | 世界品牌瑞士公司PH玻璃凝膠電極 電極可高溫在位滅菌，滅菌溫度：130℃， 配套不銹鋼PH電極護套； 測量范圍：0-14PH，精度：±0.01PH； 四位數顯變送器，供電AC 220V，4-20mA 配備原裝瑞士進口電極屏蔽線 |
12. | DO | 世界品牌瑞士公司DO膜電極， 電極可高溫在位滅菌，滅菌溫度：130℃， 配套不銹鋼DO電極護套； 測量范圍0-100%，精度±1%； 配套四位數顯變送器，供電AC 220V，4-20mA |
13. | 轉速 | 變頻無級調速系統，功率與電機匹配 數字化設定轉速數值 執行機構：變頻器 |
14. | 壓力 | 壓力表顯示罐內壓力，手動調節 |
15. | 流量 | 玻璃轉子流量計顯示進罐空氣流量，手動調節 |
16. | 消泡 | 控制方式：手/自動控制 控制內容：數字化設定延時定量控制 執行機構：具有泡沫報警功能 |
17. | 補料 | 控制方式：手/自動控制 控制內容：數字化設定分段定量控制 執行機構：蠕動泵控制或自控閥控制 |
